GST-HX-MN100C(Ex)火災聲光警報器

文章來源：www.mlsh.com.cn作者：海灣消防公司人氣：1973日期：2019-05-04 04:47:43

一、海灣GST-HX-MN100C(Ex)火災聲光警報器產品概述

　　GST-HX-MN100C（Ex）火災聲光警報器，是一種安裝在現場的聲光報警設備，當現場發生火災并被確認后，由消防控制中心的火災報警控制器啟動警報器。警報器啟動時發出強烈的聲光信號，以達到提醒現場人員注意的目的。在用于石油、化工行業等有防爆要求的1區及2區時，需與海灣公司生產的安全柵配接使用。

二、海灣GST-HX-MN100C(Ex)火災聲光警報器產品特點

　　1.紅色有機玻璃面板，采用多只超高亮紅色發光二極管作為光源，顯示醒目、壽命長、功耗低。

　　2.信號總線及24V電源線無極性，接線方便。

　　3.電路部分和接線底殼采用插接方式，接觸可靠、便于施工。

　　4.電子編碼，地址碼可在安全區現場改寫。

三、海灣GST-HX-MN100C(Ex)火災聲光警報器技術參數

型號	GST-HX-MN100C（Ex）
工作電壓	信號總線電壓：總線24V，無極性允許范圍：16V～28V 電源電壓：DC24V，無極性允許范圍：DC15V～DC28V
工作電流	總線監視電流≤0.3mA 總線動作電流≤1.5mA 電源監視電流≤1mA 電源動作電流≤15mA
閃光頻率	1.12Hz~1.68 Hz
聲壓級	75dB～115dB（正前方3m水平處（A計權））
防爆標志	Ex ib ⅡC T6 Gb
防爆合格證號	CE16.2244
線制	四線制，與總線隔離安全柵采用無極性信號二總線連接，與電源隔離安全柵采用無極性二線制連接
總線本安參數	Ui=28V Ii=115mA Ci=0 Li=0 Pi=0.8W
電源本安參數	Ui=28V Ii=115mA Ci=0 Li=0 Pi=0.8W
GST-HX-MN100C(Ex)聲光警報器所配接安全柵參數	電源隔離式安全柵：型號：GST-LD-N8402(Ex)電源隔離式安全柵防爆標志：[Ex ib Gb]ⅡC 防爆合格證號：CE16.2236 工作電壓：24V 最高允許電壓：Um=250V 最高輸出電壓：U0=28V 最大輸出電流：I0=115mA 最大外部電容：C0=0.083uF 最大外部電感：L0=4mH 最大輸出功率：P0=0.8W 總線隔離式安全柵：型號：GST-LD-N8401(Ex)總線隔離式安全柵防爆標志：[Ex ib Gb]ⅡC 防爆合格證號：CE16.2237 工作電壓：24V 最高允許電壓：Um=250V 最高輸出電壓：U0=28V 最大輸出電流：I0=115mA 最大外部電容：C0=0.083uF 最大外部電感：L0=4mH 最大輸出功率：P0=0.8W
使用環境	場所：室內 溫度：-10℃～+55℃ 相對濕度≤95%，不凝露
外形尺寸	144mm×90mm×60.5mm（帶底殼）
外殼防護等級	IP43
殼體材料和顏色	ABS/瓷白，正面鑲有機玻璃/紅色
重量	331g（帶底殼）
安裝孔距	60mm
執行標準	GB16806-2006、GB3836.1-2010、GB3836.4-2010

四、GST-HX-MN100C（Ex）火災聲光警報器結構特征與工作原理

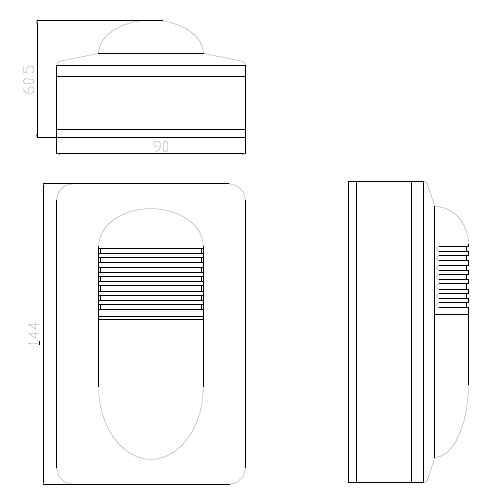

　　1.聲光警報器外形示意圖如圖所示。

外形示意圖

2.工作原理

　　警報器內嵌微處理器，微處理器實現與火災報警控制器通訊、電源總線掉電檢測、聲光信號啟動。警報器接收到火災報警控制器的啟動命令后，開始啟動聲光信號。

五、GST-HX-MN100C（Ex）火災聲光警報器安裝與接線

　　警告：安裝設備之前，請切斷回路的電源并確認全部底殼已安裝牢靠且每一個底殼的連接線準確無誤。

　　1.安裝前應首先檢查外殼是否完好無損，標識是否齊全。

　　2.警報器采用明裝方式，在普通高度空間下，以距頂棚0.2m處為宜。

　　3.聲光警報器與底殼之間采用插接方式。

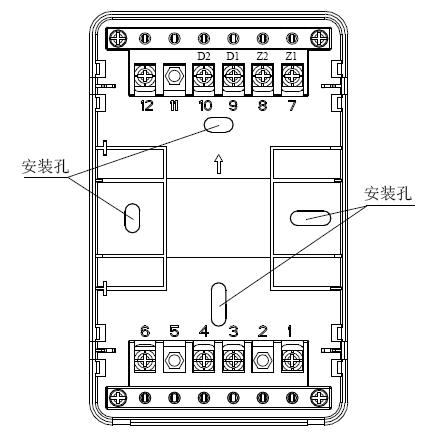

　　4.安裝底殼時應注意方向，底殼示意圖如圖所示。

底殼示意圖

端子示意圖

其中：D1、D2接GST-LD-N8402(Ex)電源隔離式安全柵，無極性。

　　Z1、Z2接GST-LD-N8401(Ex)總線隔離式安全柵，無極性。

　　5.布線要求

　　信號總線Z1、Z2采用RVS型雙絞線，截面積≥1.0mm²；

　　電源線D1、D2采用BV線，截面積≥1.5mm2
