一、GST-ZF-500Z總線型火災顯示盤的性能特點：

　　1、樓層或獨立防火區(qū)內的火災報警顯示裝置

　　2、占用1個總線點，編碼范圍1-242，支持電子編碼器編碼

　　3、可替代GST-ZF-101/GST-ZF-500火災顯示盤產品賣點：

　　a、接口簡單——接入消防二總線，安裝成本降低十分之一以上

　　b、智能提示——自動識別并顯示報警源（來自手動報警按鈕或探測器）

　　c、功耗低——最大功率相比下降一半以上，更加節(jié)能省電

　　d、過壓保護——輸入端耐壓AC650V，避免誤操作的嚴重后果

　　e、消音人性化——支持現場或聯動控制器遠程消音，操作靈活

　　f、顯示多樣化——支持全部火警/用戶設定/相鄰樓層等顯示方式

　　g、安裝方便——增加安裝對位標識，減少限位卡鉤，電源蓋換成橡膠塞

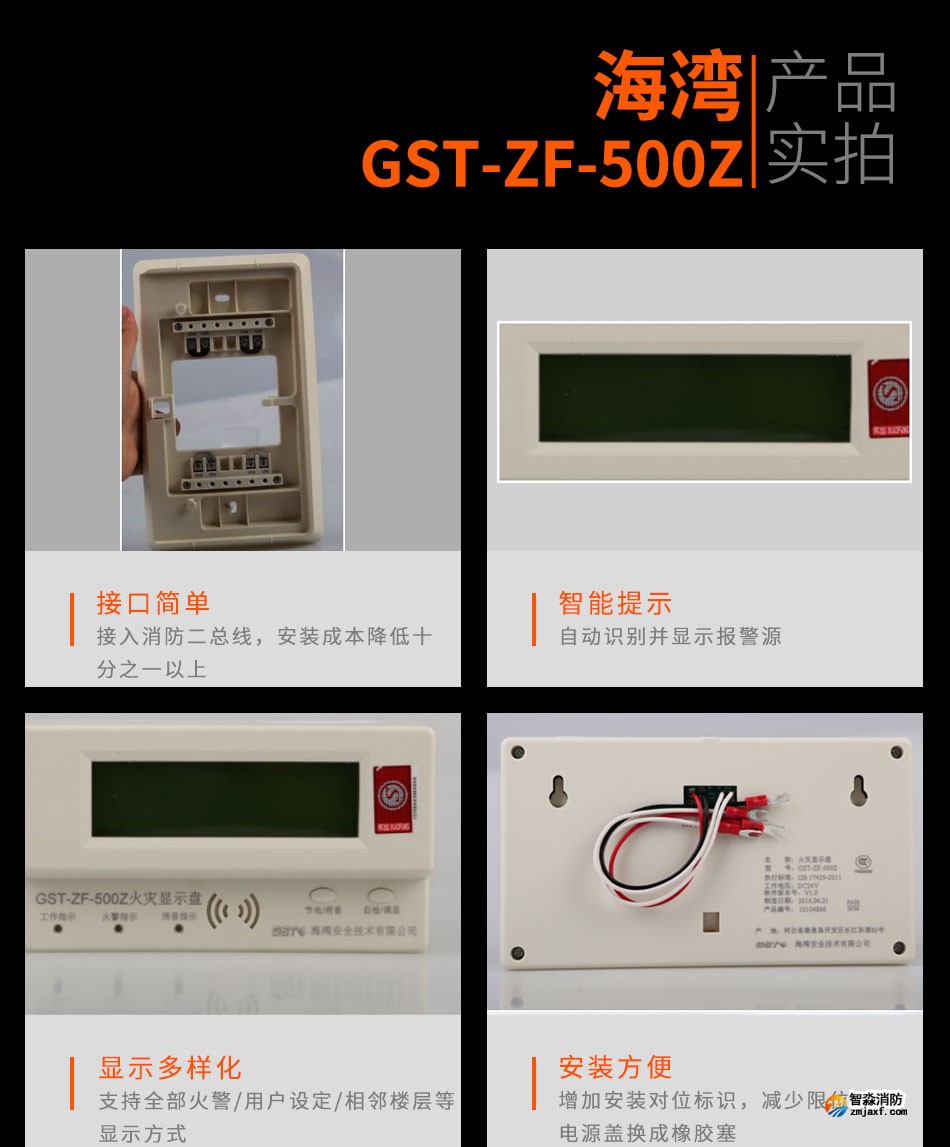

二、GST-ZF-500Z總線型火災顯示盤的外觀與配置

三、GST-ZF-500Z總線型火災顯示盤的安裝與布線

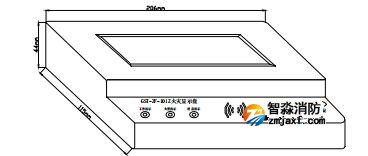

GST-ZF-101Z 火災顯示盤的外形示意圖如圖所示：

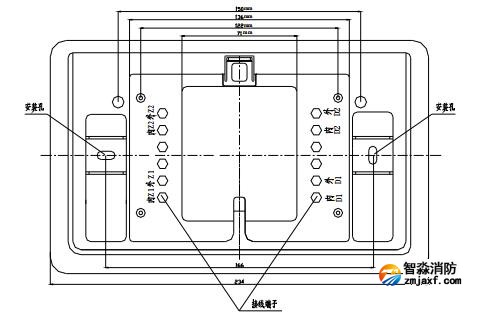

GST-ZF-101Z火災顯示盤分底座及顯示盤兩部分，采用壁掛式安裝，外接線路可直接與火災顯示盤的底座連接，火災顯示盤安裝底座示意圖如圖

GST-ZF-101Z火災顯示盤安裝示意圖：

GST-ZF-101Z火災顯示盤接線端子示意圖如圖：

其中:

Z1、Z2：與火災報警控制器連接的通訊總線，不分極性；

D1、D2：電源供電線，不分極性。
